Fehler und Verbesserungen der Radierdruckerpresse 1

Fehler und Verbesserungen
  • Nach etwa 500 Drucken ist mir die Achse der oberen Druckwalze gebrochen.
  • Nach ca. 1000 Drucken ist auch die Achse der unteren Druckwalze gebrochen.
Gründe:
  1. Ungleichmässig eingestellter Walzendruck auf beiden Seiten.
  2. Das Wasserleitungsrohr allein ist als Achse zu schwach für einen Druck von ca. 1000 kp.
  3. Die Achse wurde zur Befestigung der eisenarmieruen des Stahlbetons der Walzen angebohrt und ist konsequenterweise auch genau an diesen Stellen gebrochen bzw. abgeschert.
Abhilfen:
  1. Verstärkung der Achsen durch ein möglichst eng passendes Baustahleisen.
  2. Zur Befestigung der Armierrungseisen der Betonfüllung der Walzen genügt es, wenn man diese mit einem ca. 4 mm Eisendraht umwickelnd befestigt. Siehe Abbildugen der 80 cm Holzdruckpresse im folgenden.
  3. Bei der unteren Antriebswalze kann man sich eine Achse ersparen und verwendet ein ca 5 cm Stahlrohr welches mit Beton und 2 Armierungsstählen gefüllt wird. Man muss beim Drucken ca. 30% mehr Kraft aufwenden was den wöchentlichen Besuch des Kraftraumes erspart. Wichtig ist immer alle Achsen gut zu schmieren.
  4. Man sollte genau darauf achten, dass der Druck auf beiden Enden der Walzen etwa gleich gross eingestellt wird.

Verbesserungen mit Abbildungen

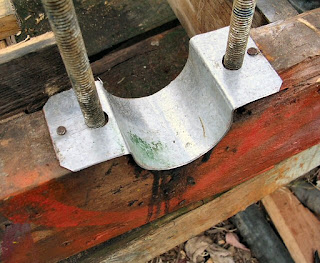

Als unteres Antriebsachsenlager dient jetzt ein rundgebogenes verzinktes Eisenlech 0,5 mm



Untere Antriebswalze welche im Lager eingelegt und mit Beton sowie 2 Sahlstangen gefüllt ist.
Als duchgesteckter Antriebshebel dient ein Wasserleitungsrohr welches mit einem Baustahlstange verstärkt wird.


Endmontierte Druckerpresse mit den genannten Verbesserungen

Copyright Dr. Lothar Mayring. Nachbau nur fuer private Zwecke erlaubt
